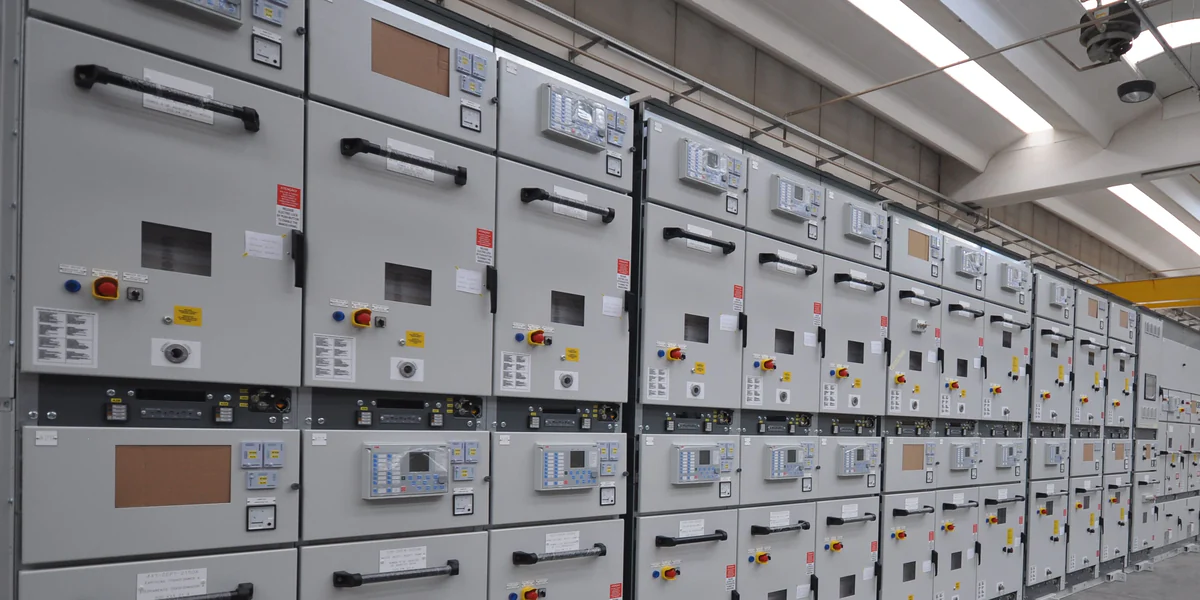

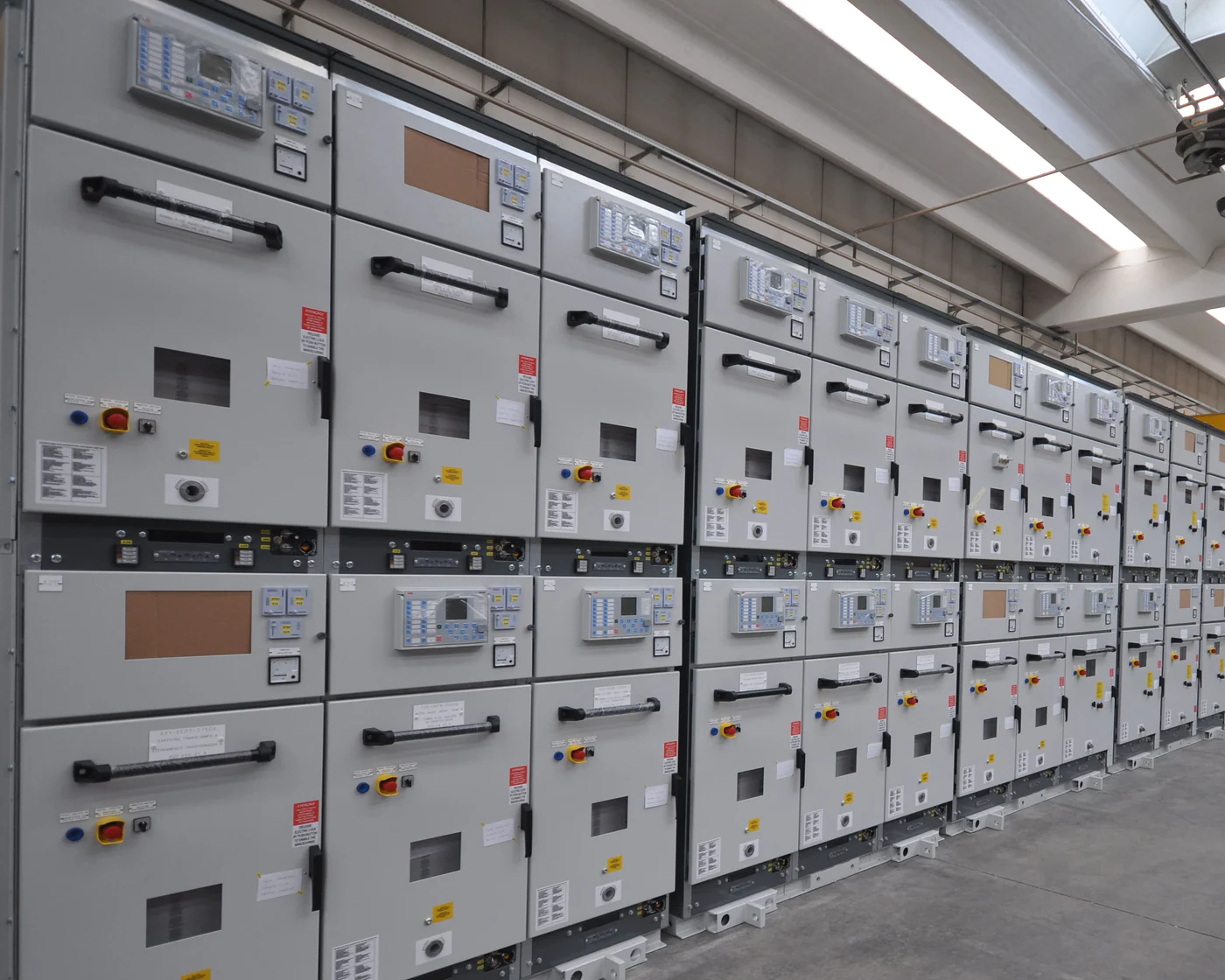

Quadri di media tensione IMESA · foto IMESA
Prove SPI e SPG ogni 5 anni.
Le protezioni di una cabina in media tensione si provano con la cassetta prova relè, e i risultati vanno mandati al distributore. Ogni 5 anni, e di nuovo quando un relè viene sostituito.
SPI e SPG
- SPI · Sistema di Protezione di Interfaccia
- Negli impianti di produzione stacca l'impianto dalla rete quando tensione o frequenza escono dai limiti.
- SPG · Sistema di Protezione Generale
- È legato al dispositivo generale all'ingresso della cabina: relè di protezione, trasformatori o trasduttori di corrente e i circuiti che aprono l'interruttore.
Chi deve farle.
| Chi | Cosa si prova | Quando |
|---|---|---|
| Produttori connessi in media tensione | SPI, sopra gli 11,08 kW. SPG, se l'impianto è entrato in esercizio dal 01/08/2016 in poi | Ogni 5 anni |
| Produttori in bassa tensione sopra gli 11,08 kW, con SPI esterno | SPI | Ogni 5 anni |
| Aziende con cabina in media tensione, senza produzione, entrate in esercizio dal 01/08/2016 in poi | SPG | Ogni 5 anni |
Per lo SPG sono escluse le cabine con i requisiti semplificati: IMS con fusibili o interruttore a volume d'olio ridotto.
Fonti: ARERA, delibera 786/2016/R/eel (si apre in una nuova scheda); CEI, FAQ «Periodicità delle verifiche sui sistemi di protezione» (si apre in una nuova scheda) del 25/05/2018.
Quando farle.
Ogni 5 anni
Con la cassetta prova relè, e con l'invio dei risultati al distributore.
Quando cambi il relè
Se lo SPI o lo SPG vengono sostituiti, per esempio dopo un guasto, il conto dei 5 anni riparte dalla sostituzione.
Se ti è arrivato un sollecito
Il distributore lo manda quando la verifica non risulta: da lì c'è un mese di tempo.
Dal 01/01/2026 è in vigore la Variante 5 alla CEI 0-16, che aggiorna anche l'Allegato U: quello delle verifiche con cassetta prova relè.
Fonti: CEI, FAQ del 25/05/2018, domande 1, 2, 3 e 5; nota e-distribuzione di settembre 2017 sulla delibera 786/2016; CEI 0-16;V5.
Se la prova SPI non si fa.
Il sollecito
Il distributore manda un sollecito al produttore.
Dopo un mese
Se la verifica ancora non c'è, il distributore lo comunica al GSE, che sospende incentivi, scambio sul posto e ritiro dedicato.
La connessione
Il distributore può anche sospendere la connessione, con due mesi di preavviso.
Fonti: ARERA, scheda tecnica della delibera 786/2016/R/eel (si apre in una nuova scheda); nota e-distribuzione di settembre 2017 (si apre in una nuova scheda).
Come funziona la prova.
Il tecnico collega la cassetta prova relè, simula guasti e valori fuori soglia, e controlla che le protezioni intervengano alle soglie e nei tempi giusti. Alla fine c'è il rapporto di prova da mandare al distributore: per e-distribuzione si carica sul Portale Produttori.
MT Group organizza la prova e ti segue fino all'invio del rapporto.
Ti è arrivato il sollecito?
Oppure sono passati cinque anni dall'ultima prova, o hai cambiato il relè. Dimmi la potenza dell'impianto e la data dell'ultima verifica, se la sai: ti richiamo e organizzo la prova.
